MC4G-MTU系列 4G無線路由器使用說明書

目錄

一、產品安裝

1.設備安裝與電攬連接...........................................................................................3

2.連接設備...............................................................................................................5

3.安裝SIM卡............................................................................................................6

二、設備管理

1.進入路由器Web設置頁面...................................................................................7

2.路由器狀態查看..............................................................................................8

3.WIFI開關與設置...................................................................................................8

6.如何使用SSH調試路由器..................................................................................10

7.修改IP地址.........................................................................................................11

1.設備安裝與電纜連接

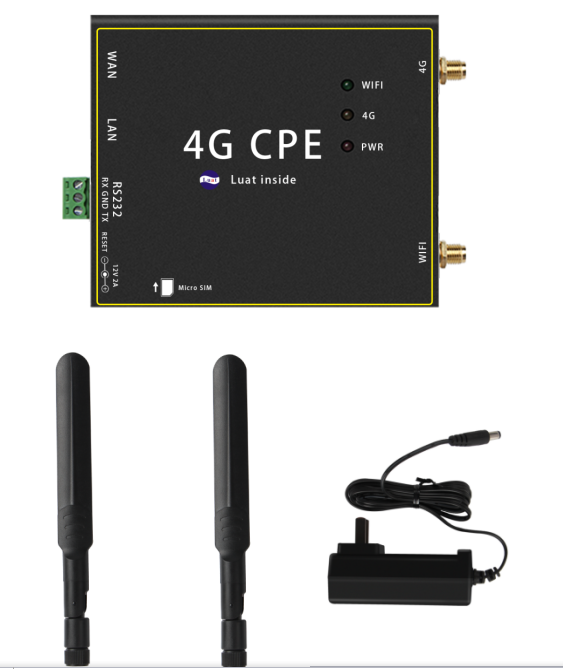

MC4G-MTU系列產品包括以下組件：

注意：SIM卡的方向要正確，不能強行插入。

2.安裝天線

將天線擰在天線接頭上，擰緊以保證接觸良好，但注意不要用力過猛，損壞接頭。盡量將天線防止在信號較強的區域。注意4G天線和WIFI天線不要接反。

3.連接網線

請用網線將MC4G-MTU系列4G路由器的LAN口與您的設備連接起來，觀察LAN口指示燈，如果亮了，則說明網線已連接好。

4.檢測設備狀態

連接好電纜并檢查無誤，連接天線，放入有效的SIM卡，通過連接電纜向路由器供電，指示燈亮，表示設備正常啟動。

2.連接設備

在訪問Web設置頁面前，建議將計算機設置成“自動獲得IP地址”和“自動獲得DNS服務器地址”，由路由器自動分配IP地址。如果您需要給計算機指定靜態IP地址，則需要將計算機的IP地址與路由器的LAN口IP地址設置在同一子網中。

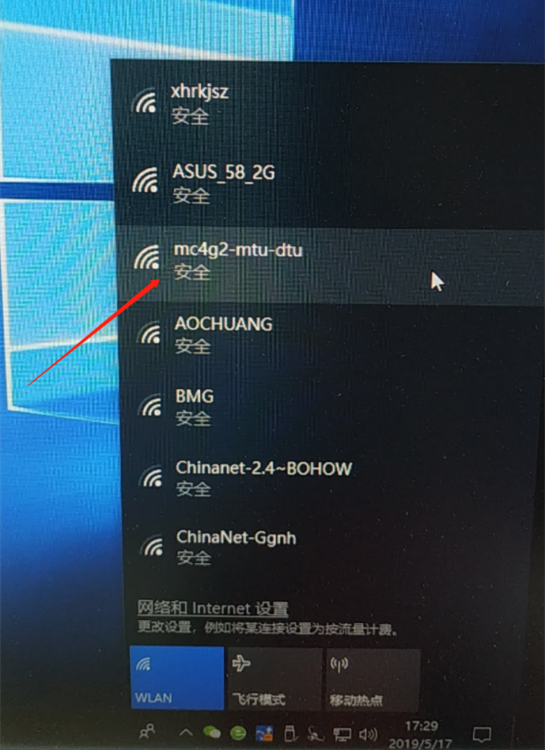

1. 通過WIFI方式連接：

檢測無線路由器的無線網絡連接(默認名稱為MC4G開頭)，然后點擊連接按鈕建立連接，無線密碼為：mc4g123456

通過計算機與路由器連接

當計算機顯示已成功獲得IP后，使用Ping命令確認計算機和路由器之間是否連接成功。

一.登錄路由器
接下來您將登錄路由器Web設置頁面。

在Web瀏覽器地址欄中輸入“192.168.1.1”，回車，在彈出框中輸入登陸用戶名和密碼。首次登錄請輸默認的用戶名：root  ，密碼：mc4g123456

5.進入路由器Web設置頁面

登錄成功后，進入Web設置頁面，這是您就可以對路由器進行設置和管理了。

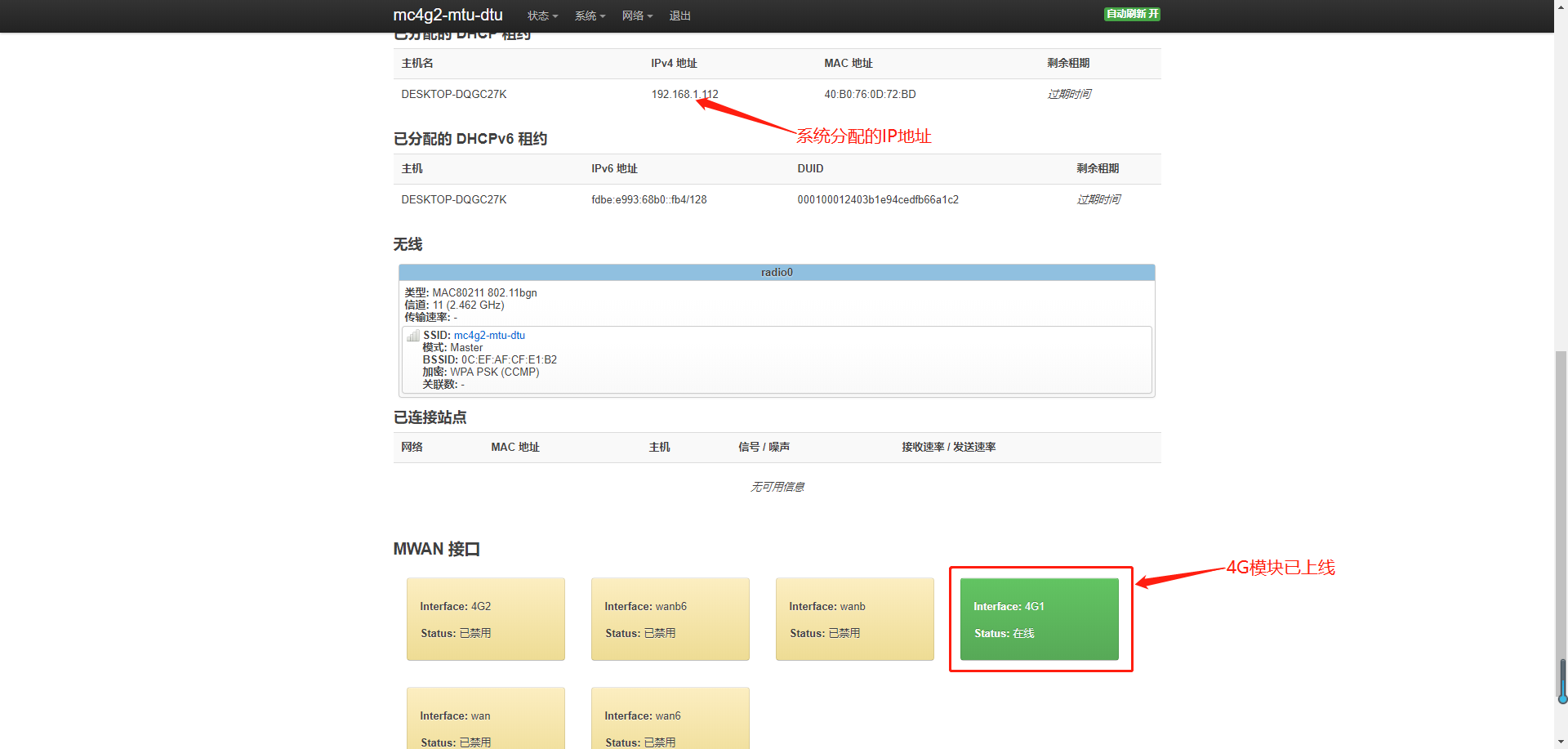

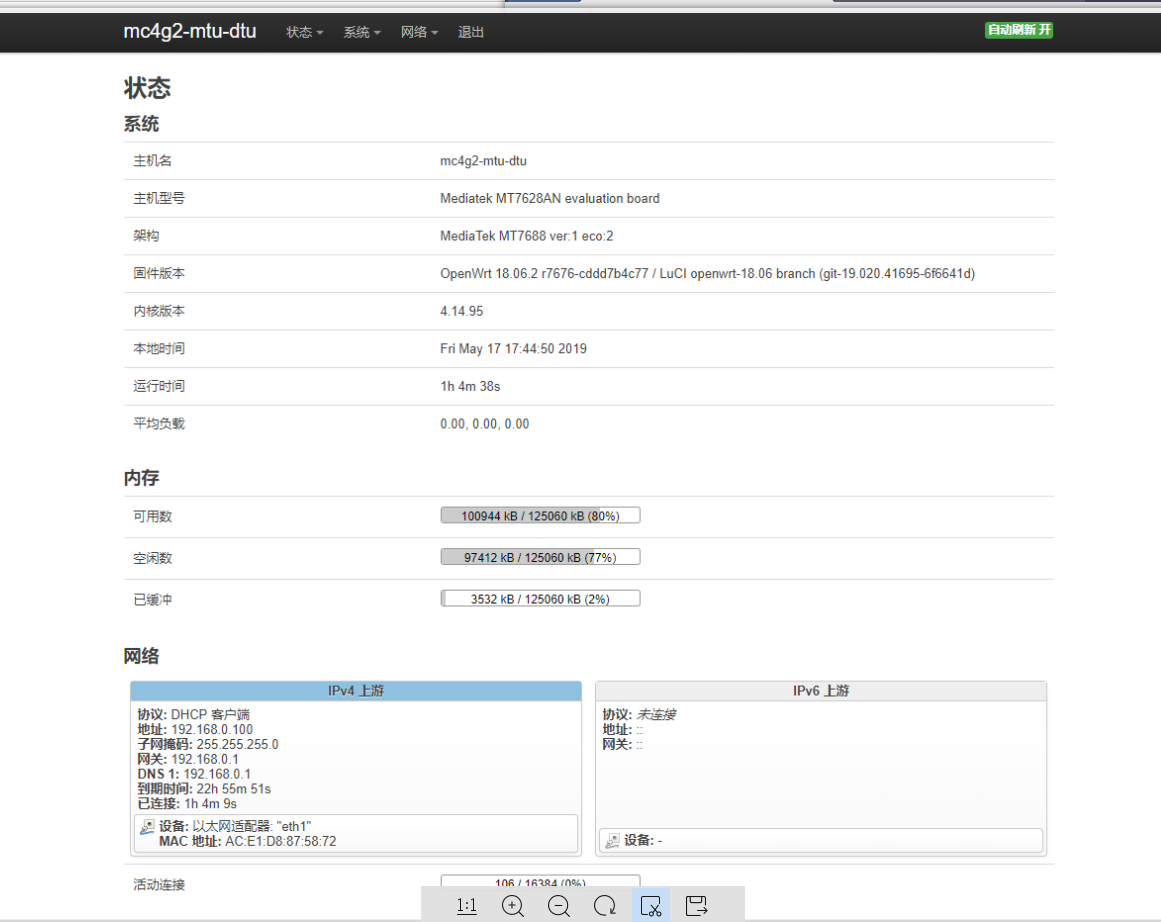

1.查看狀態

如圖所示：4G模塊已上線，WAN口未連接。

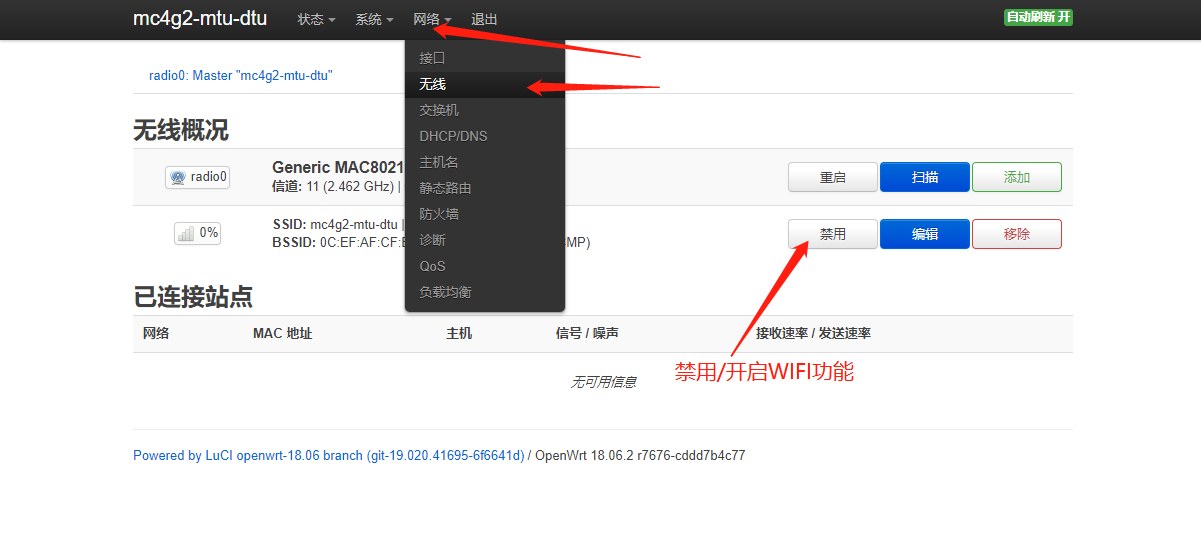

2.WIFI開關與設置

點擊網絡，選擇無線。


選擇“網絡”，點擊“無線”-點擊“編輯”，進入此頁面自定以您的無線名稱，無線密碼。

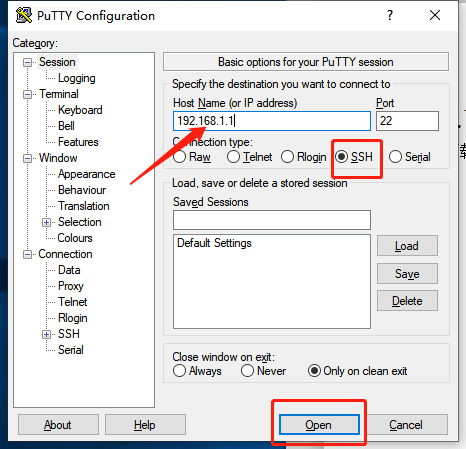

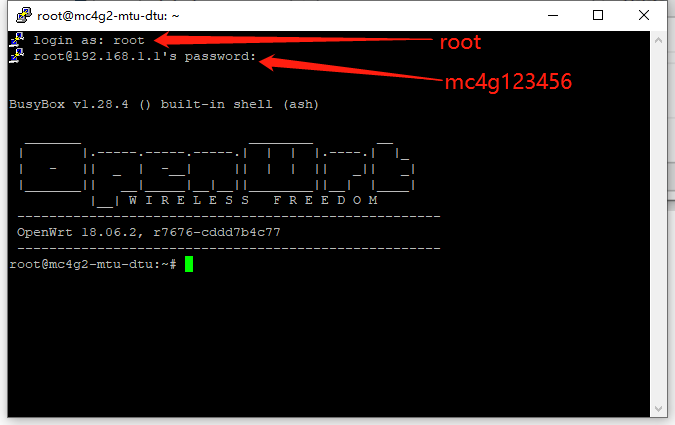

6.下載PUTTY使用SSH功能

首先輸入路由器的IP地址，選擇SSH點擊OPEN進入。

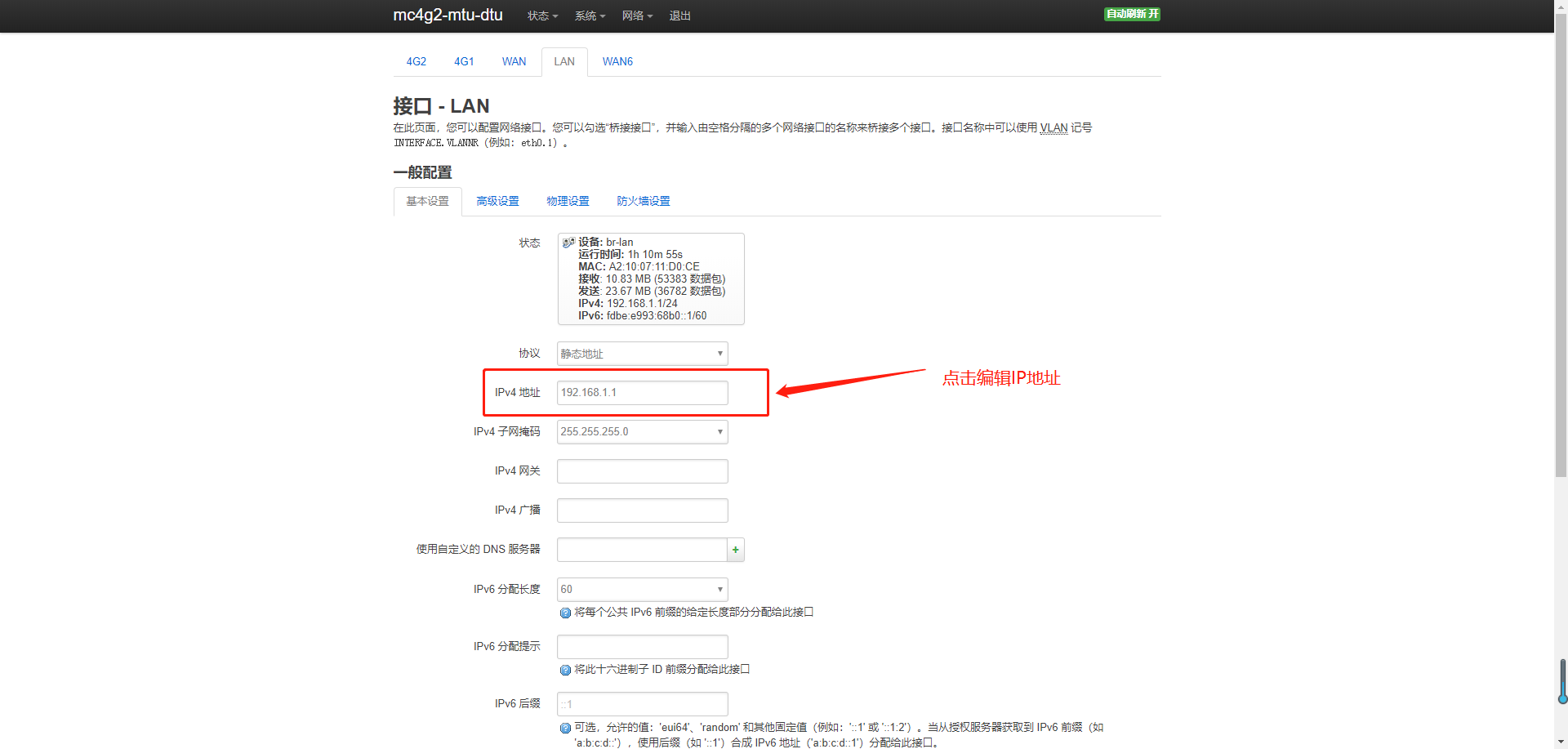

7.修改IP地址

點擊“網絡”，選擇 接口-LAN

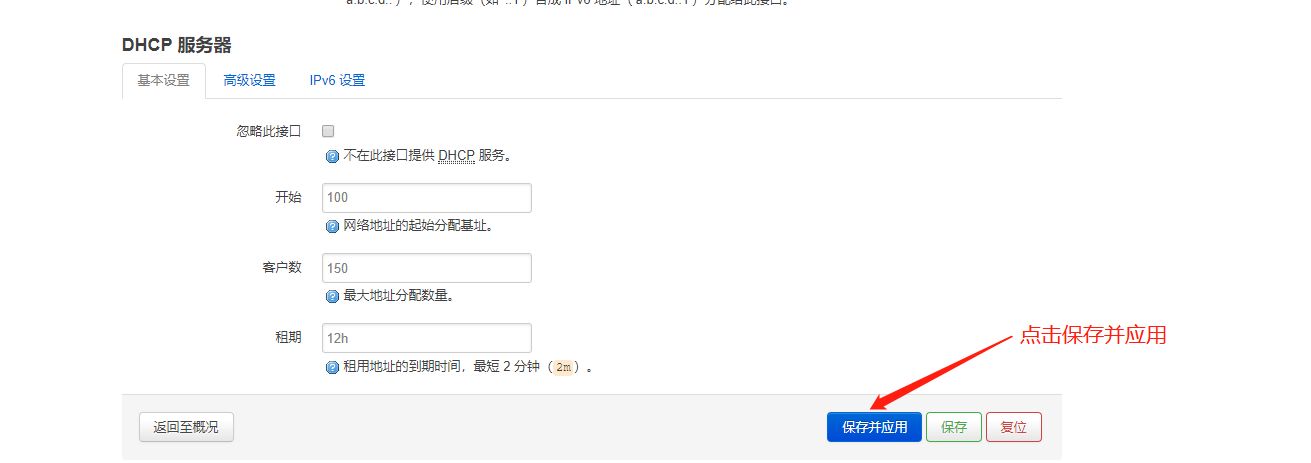

點擊保存并應用，修改完畢。
